অতিস্বনক সোল্ডারিং বন্ড গ্লাস টাইটানিয়াম স্টেইনলেস স্টীল সিরামিক

আল্ট্রাসোনিক সোল্ডারিং বন্ড গ্লাস টাইটানিয়াম স্টেইনলেস স্টীল সিরামিক

আল্ট্রাসোনিক সোল্ডারিং গ্লাস, টাইটানিয়াম, স্টেইনলেস স্টীল এবং সিরামিককে সংযুক্ত করতে পারে। নীতি এবং সম্পর্কিত তথ্য নিম্নরূপঃ

আল্ট্রাসোনিক সোল্ডারিংয়ের নীতি

কম্পন এবং ক্যাভিটেশনঃঅল্ট্রাসোনিক সোল্ডারিং আল্ট্রাসোনিক কম্পন ব্যবহার করে। আল্ট্রাসোনিক সোল্ডারিং সরঞ্জামগুলির ট্রান্সডুসার বৈদ্যুতিক শক্তিকে যান্ত্রিক কম্পন শক্তিতে রূপান্তর করে।যখন উচ্চ-ফ্রিকোয়েন্সি বর্তমান ট্রান্সডুসার মাধ্যমে পাস, ভিতরে পিজো ইলেকট্রিক স্ফটিক বিকৃত এবং প্রসারিত, অতিস্বনক কম্পন উৎপন্ন.এই কম্পন ঝালাই মাথা মাধ্যমে solder এবং উপাদান পৃষ্ঠ welded করা হয় প্রেরণ করা হয়. গলিত সোল্ডারে, অতিস্বনক কম্পন গহ্বর সৃষ্টি করে, যখন বুদবুদ ফাটতে থাকে তখন শক তরঙ্গ উৎপন্ন হয়। এই শক তরঙ্গগুলি গলিত সোল্ডারের পৃষ্ঠের অক্সাইড ফিল্ম এবং ময়লা অপসারণ করে,তেল, এবং মৌলিক উপাদান পৃষ্ঠের উপর ধুলো।
সক্রিয় সোল্ডারের রাসায়নিক প্রতিক্রিয়াঃসেল্ডারের মতো বিশেষ সক্রিয় সোল্ডারগুলি অতিস্বনক সোল্ডারে ব্যবহৃত হয়। এই সোল্ডারগুলিতে ধাতব রয়েছে যা সহজেই অক্সিজেনের সাথে একত্রিত হয়, যেমন দস্তা, টাইটানিয়াম,সিলিকনআলুমিনিয়াম, এবং বিরল পৃথিবীর উপাদান। সোল্ডারিং প্রক্রিয়ার সময়, এই উপাদানগুলি বায়ুতে অক্সিজেনের সাথে একত্রিত হয়ে অক্সাইড গঠন করে,যা গ্লাসের মত উপাদানের পৃষ্ঠের অক্সাইড স্তরগুলির সাথে রাসায়নিকভাবে আবদ্ধ হয়, সিরামিক, এবং ধাতু, bonding অর্জন।

দুর্দান্ত ভিজা ক্ষমতাঃ এটি কাজের টুকরো পৃষ্ঠের উপর সোল্ডারের ভিজা প্রভাবকে উল্লেখযোগ্যভাবে উন্নত করতে পারে।খারাপ সোল্ডারিবিলিটি সহ কিছু উপকরণগুলিতে ভাল ভিজা অর্জন করা কঠিন হতে পারেতবে, অতিস্বনক সোল্ডার এই সমস্যাটি কাটিয়ে উঠতে পারে, একটি আরও অভিন্ন এবং সম্পূর্ণ সোল্ডার জয়েন্ট নিশ্চিত করে।
উচ্চ-মানের সোল্ডার জয়েন্টসঃ ভাল সোল্ডার অনুপ্রবেশ এবং আঠালো প্রচার করে, অতিস্বনক সোল্ডার উচ্চতর শক্তি এবং ভাল বৈদ্যুতিক পরিবাহিতা সঙ্গে সোল্ডার জয়েন্ট গঠন করতে সাহায্য করে।এটি বিশেষত এমন অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ যেখানে উচ্চ নির্ভরযোগ্যতার প্রয়োজন হয়যেমন ইলেকট্রনিক্স শিল্পে মুদ্রিত সার্কিট বোর্ড তৈরির জন্য।
তাপীয় ক্ষতি হ্রাসঃ ঐতিহ্যগত সোল্ডার পদ্ধতির তুলনায় যা প্রধানত উচ্চ তাপমাত্রার উপর নির্ভর করে সোল্ডার গলে,অতিস্বনক সোল্ডারিং তুলনামূলকভাবে কম তাপমাত্রায় ভাল সোল্ডারিং ফলাফল অর্জন করতে পারেএটি ওয়ার্কপিসের তাপীয় ক্ষতির ঝুঁকি হ্রাস করতে সহায়তা করে, বিশেষত তাপ সংবেদনশীল উপাদান এবং উপকরণগুলির জন্য।
বিভিন্ন উপকরণের জন্য উপযুক্তঃ এটি অ্যালুমিনিয়াম এবং তামার মতো কিছু কঠিন-সোল্ডার ধাতু সহ বিভিন্ন ধরণের উপকরণ সোল্ডার করার জন্য ব্যবহার করা যেতে পারে।আল্ট্রাসোনিক কম্পন এই উপকরণ উপর অক্সাইড স্তর ভাঙ্গতে পারে, যা সফলভাবে লোডিং সম্ভব করে।

অ্যাপ্লিকেশন

ইলেকট্রনিক্স উত্পাদনঃ এটি মুদ্রিত সার্কিট বোর্ড (পিসিবি) উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়, পিসিবিতে প্রতিরোধক, ক্যাপাসিটার, ইন্টিগ্রেটেড সার্কিট ইত্যাদির মতো উপাদানগুলি সোল্ডার করার জন্য।অতিস্বনক সোল্ডারিংয়ের উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা ইলেকট্রনিক পণ্যগুলির গুণমান নিশ্চিত করে.
অটোমোবাইল শিল্পঃ অটোমোবাইল ইলেকট্রনিক্সের উত্পাদনে, যেমন ইঞ্জিন নিয়ন্ত্রণ ইউনিট, পাওয়ার ইলেকট্রনিক্স মডিউল এবং অটোমোবাইল তারের শক্তিবৃদ্ধি,বিভিন্ন উপাদানগুলির মধ্যে নির্ভরযোগ্য সংযোগ অর্জনের জন্য অতিস্বনক সোল্ডারিং ব্যবহার করা হয়.
এয়ারস্পেস এবং প্রতিরক্ষা: উচ্চ নির্ভরযোগ্যতা এবং উচ্চ-কার্যকারিতা উপকরণ পরিচালনা করার ক্ষমতা কারণে, অতিস্বনক সোল্ডারিং এয়ারস্পেস এবং প্রতিরক্ষা ইলেকট্রনিক্স উত্পাদনে ব্যবহৃত হয়,যেখানে সোল্ডার জয়েন্টের গুণমান এবং নির্ভরযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ.
গহনা তৈরি: এটি মূল্যবান ধাতু এবং রত্নপাথর সোল্ডার করার জন্য গহনা শিল্পেও ব্যবহৃত হয়।আল্ট্রাসোনিক সোলাইডিংয়ের সুনির্দিষ্ট নিয়ন্ত্রণ এবং নরম সোলাইডিং প্রক্রিয়া সূক্ষ্ম উপকরণগুলির ক্ষতি এড়াতে এবং গয়নাগুলির গুণমান নিশ্চিত করতে সহায়তা করে.

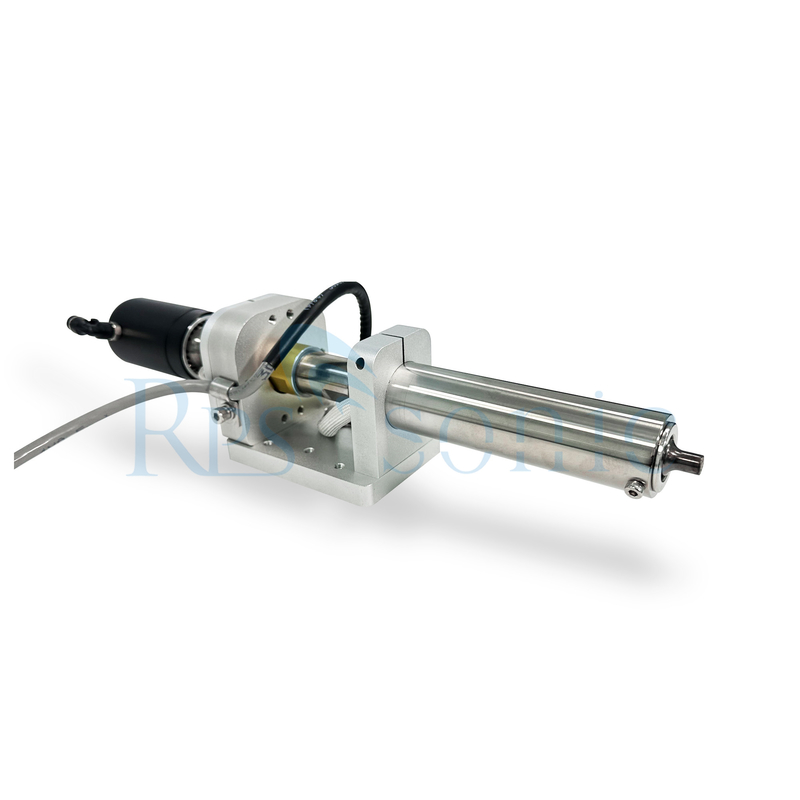

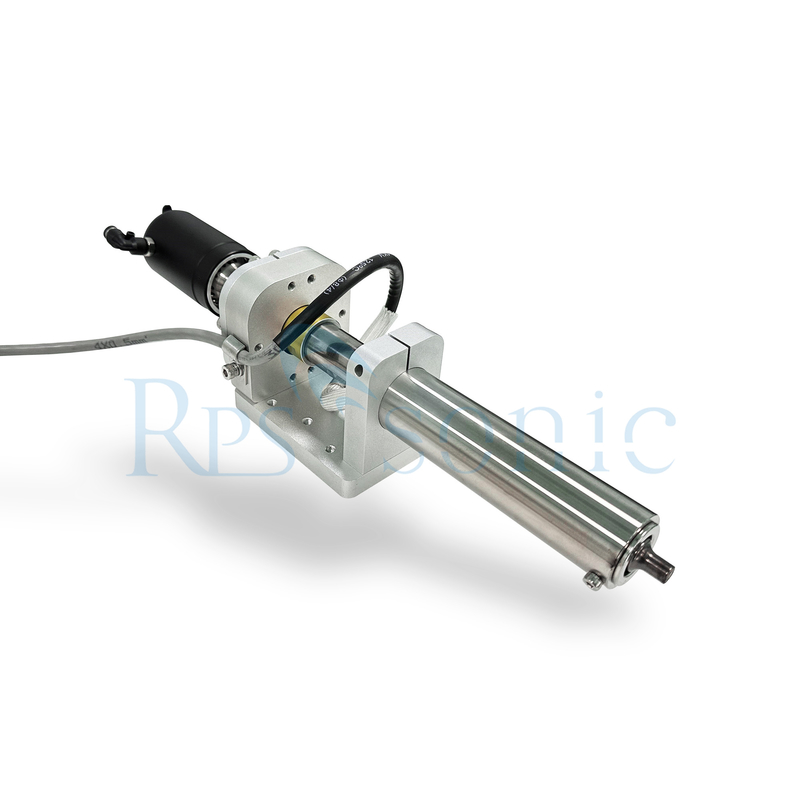

কাঠামো

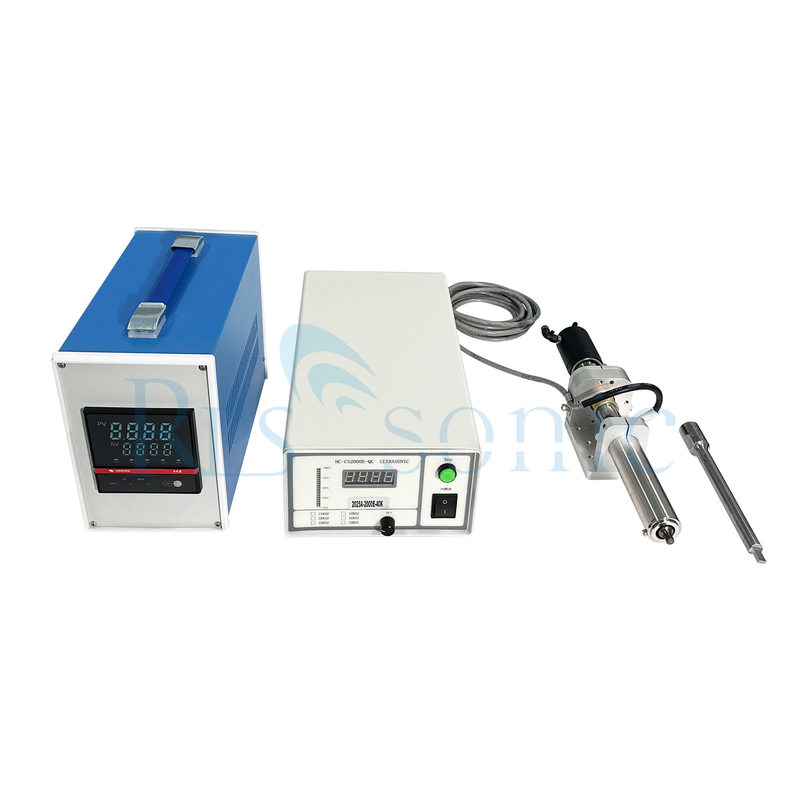

আল্ট্রাসোনিক জেনারেটর: এটি হল মূল উপাদান যা আল্ট্রাসোনিক ট্রান্সডুসার চালানোর জন্য উচ্চ ফ্রিকোয়েন্সির বৈদ্যুতিক সংকেত উৎপন্ন করে।এটি সাধারণত বিভিন্ন লোডিং প্রয়োজনীয়তা মানিয়ে ফ্রিকোয়েন্সি সমন্বয় এবং ক্ষমতা নিয়ন্ত্রণ মত ফাংশন আছে.
আল্ট্রাসোনিক ট্রান্সডুসার: যেমনটি আগে উল্লেখ করা হয়েছে, এটি বৈদ্যুতিক শক্তিকে যান্ত্রিক কম্পনে রূপান্তর করে।ট্রান্সডুসারটি সাধারণত পাইজো ইলেকট্রিক উপকরণ থেকে তৈরি হয় যা পাইজো ইলেকট্রিক প্রভাব প্রদর্শন করে, যার অর্থ তারা বৈদ্যুতিক ক্ষেত্র প্রয়োগ করার সময় বিকৃত হতে পারে এবং বিকৃত হলে একটি বৈদ্যুতিক ক্ষেত্র তৈরি করতে পারে।

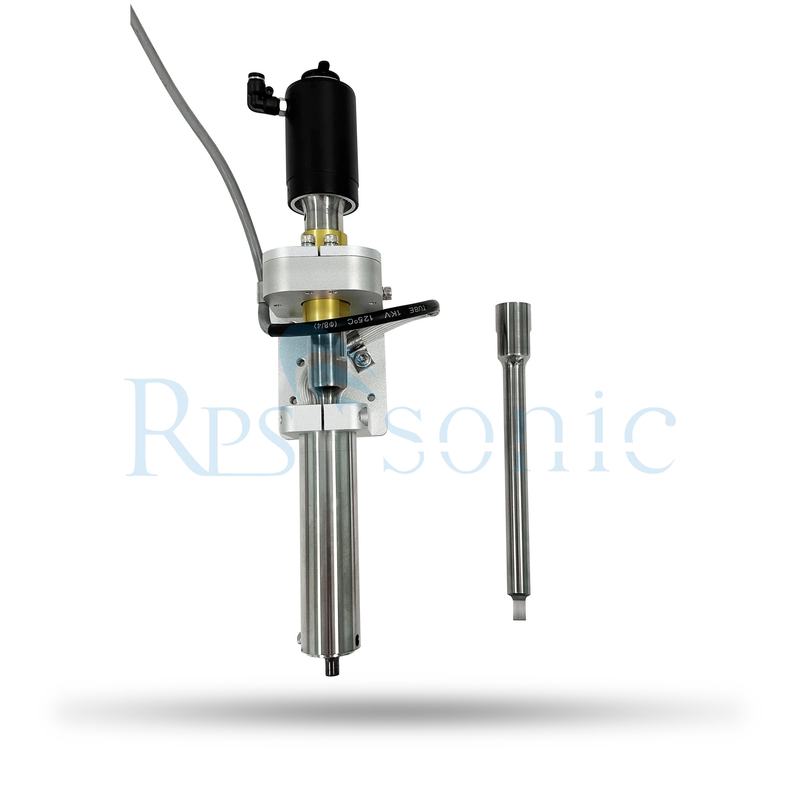

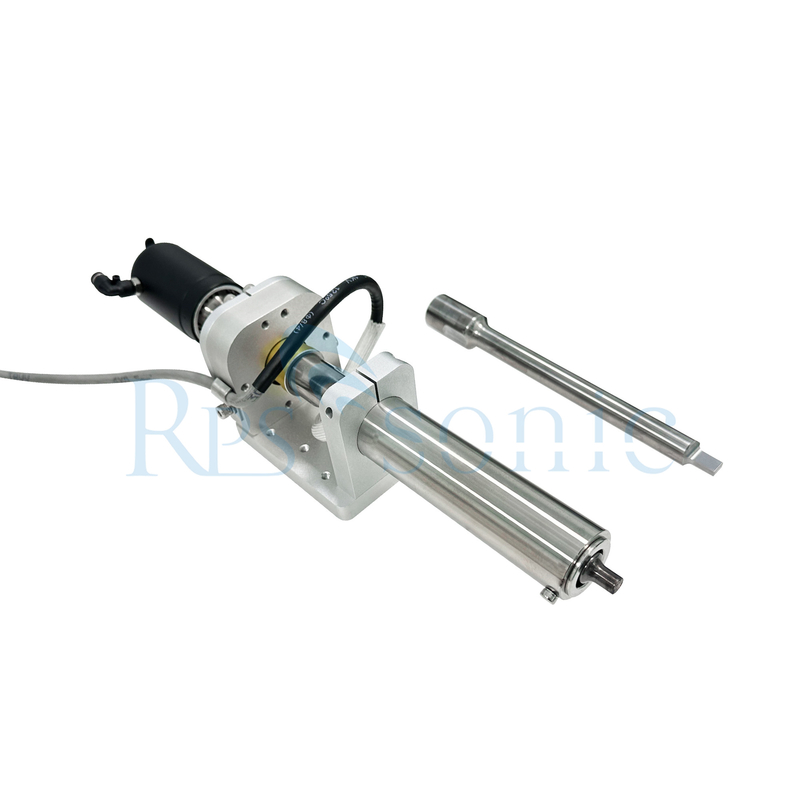

সোল্ডারিং আয়রন টিপঃ সোল্ডারিং আয়রনের টিপটি আল্ট্রাসোনিক কম্পনগুলি সোল্ডার এবং ওয়ার্কপিসে প্রেরণ করার জন্য ডিজাইন করা হয়েছে।এটি সাধারণত তামা বা টংস্টেন খাদের মতো তাপ প্রতিরোধী এবং বৈদ্যুতিকভাবে পরিবাহী উপকরণ দিয়ে তৈরি হয়বিভিন্ন লোডিং অ্যাপ্লিকেশন অনুযায়ী লোডিং লোহার টপটির আকৃতি এবং আকার কাস্টমাইজ করা যায়।
হ্যান্ডেল এবং কুলিং সিস্টেমঃ আল্ট্রাসোনিক সোল্ডারিং লোহার হ্যান্ডেলটি সহজ অপারেশন এবং গ্র্যাপের জন্য ডিজাইন করা হয়েছে।এছাড়াও এটিতে একটি শীতল সিস্টেম অন্তর্ভুক্ত থাকতে পারে যা ট্রান্সডুসার এবং অন্যান্য উপাদানগুলির অপারেশন চলাকালীন অতিরিক্ত গরম হওয়া রোধ করেএটি সাধারণত বায়ু শীতল বা জল শীতল পদ্ধতির মাধ্যমে অর্জন করা হয়।

প্রয়োগের উদাহরণ

ইলেকট্রনিক্স উত্পাদনঃইলেকট্রনিক্স উপাদান উৎপাদনে এটি কাঁচ এবং সিরামিক সাবস্ট্র্যাটে ইলেকট্রোড সোল্ডার করতে, সুপারকন্ডাক্টিভ উপকরণ এবং উপাদান সংযোগ করতে ব্যবহৃত হয়,হাইব্রিড ইন্টিগ্রেটেড সার্কিটগুলির মধ্যে বন্ড কন্ডিশন.
অপটিক্যাল ডিভাইস: এটি কাঁচের অলঙ্কার তৈরি এবং অপটিক্যাল গ্লাসের ধাতবীকরণে ব্যবহৃত হয়, যেমন অপটিকাল গ্লাস ফাইবারগুলিতে ধাতব রিপগুলি সংযুক্ত করা এবং গ্লাস টিউবগুলি সিলিং করা।
সৌরশক্তি শিল্পঃ এটি সৌর কোষের কাচের ইলেক্ট্রোড তারের জন্য ব্যবহৃত হয়, উত্পাদন প্রক্রিয়া সহজতর করে এবং ব্যয় হ্রাস করে।
