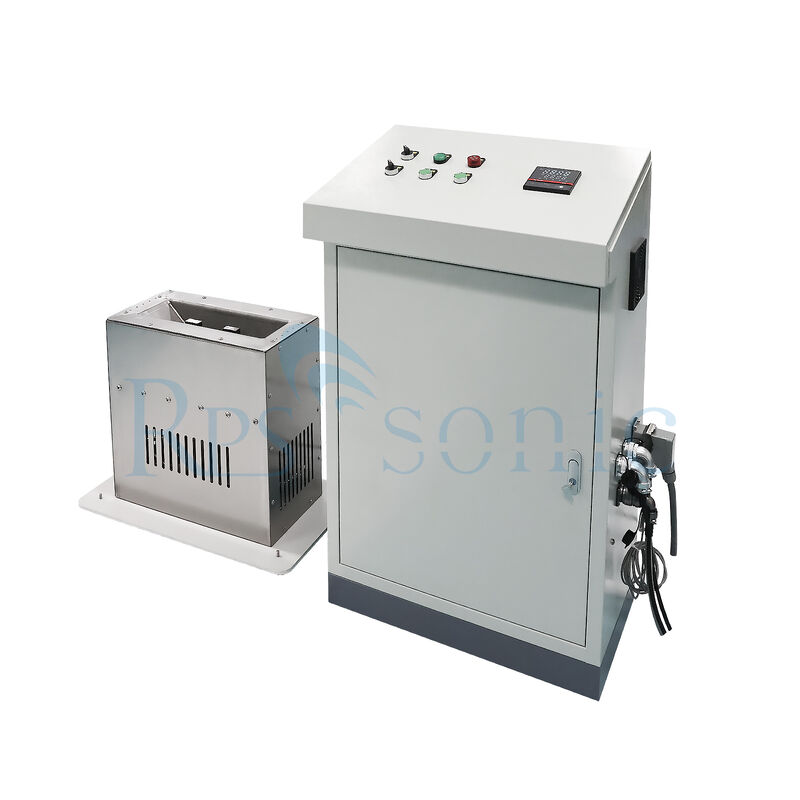

নতুন অ্যাপ্লিকেশন উচ্চ দক্ষতার অতিস্বনক টিনিং অতিস্বনক ডুবানো সোল্ডারিং মেশিন

নতুন অ্যাপ্লিকেশন উচ্চ দক্ষতা অতিস্বনক টিনিং অতিস্বনক ডাম্পিং সোল্ডারিং মেশিন

আল্ট্রাসোনিক টিন মেশিন কি?

একটি অতিস্বনক টিনিং মেশিন ইলেকট্রনিক্স উত্পাদন শিল্পে ব্যবহৃত একটি বিশেষ সরঞ্জাম। এটি টিনিং প্রক্রিয়া উন্নত করতে অতিস্বনক তরঙ্গ ব্যবহার করে,যা ধাতব পৃষ্ঠকে টিনের একটি স্তর দিয়ে আবরণ করেএটি বিশেষত সোল্ডারিবিলিটি উন্নত করতে এবং তারের, সংযোগকারী এবং সার্কিট বোর্ডের মতো উপাদানগুলির ক্ষয় প্রতিরোধের জন্য গুরুত্বপূর্ণ।

আল্ট্রাসোনিক টিনিং মেশিনের মূল বৈশিষ্ট্যঃ

আল্ট্রাসোনিক প্রযুক্তিঃ তরল স্নানে মাইক্রোস্কোপিক ক্যাভিটেশন বুদবুদ তৈরি করতে উচ্চ-ফ্রিকোয়েন্সির শব্দ তরঙ্গ ব্যবহার করে, দূষণকারীগুলি অপসারণে সহায়তা করে এবং টিনের আঠালো উন্নত করে।

কার্যকারিতাঃ অতিস্বনক কর্ম ঐতিহ্যগত পদ্ধতির তুলনায় দ্রুত এবং আরো অভিন্ন টিনিংয়ের অনুমতি দেয়।

গুণমান: একটি মসৃণ এবং আরো সামঞ্জস্যপূর্ণ টিন লেপ তৈরি করে, যা উপাদানগুলির বৈদ্যুতিক পরিবাহিতা এবং দীর্ঘায়ু বৃদ্ধি করে।

পরিবেশগতভাবে বন্ধুত্বপূর্ণঃ প্রায়শই প্রচলিত টিন প্রক্রিয়াগুলির তুলনায় কম ক্ষতিকারক রাসায়নিক ব্যবহার করে, পরিবেশগত প্রভাব হ্রাস করে।

বহুমুখিতাঃ বিভিন্ন উপকরণ এবং উপাদান আকারের জন্য উপযুক্ত, এটি একাধিক অ্যাপ্লিকেশনগুলিতে দরকারী করে তোলে।

অ্যাপ্লিকেশনঃ

ইলেকট্রনিক্স উত্পাদনঃ লোডিংয়ের জন্য ইলেকট্রনিক্স উপাদান প্রস্তুত এবং লেপ জন্য ব্যবহৃত।
অটোমোবাইল শিল্পঃ নির্ভরযোগ্যতা বাড়াতে সংযোগকারী এবং তারের টিনিং।
টেলিযোগাযোগঃ কার্যকর সংকেত সংক্রমণ নিশ্চিত করার জন্য উপাদানগুলির লেপ।

সামগ্রিকভাবে, অতিস্বনক টিনিং মেশিনগুলি ইলেকট্রনিক উপাদানগুলিতে উচ্চমানের পৃষ্ঠের সমাপ্তি নিশ্চিত করার জন্য অত্যাবশ্যক, যা শেষ পণ্যগুলিতে আরও ভাল কর্মক্ষমতা এবং নির্ভরযোগ্যতার অবদান রাখে।

আল্ট্রাসোনিক টিনিং মেশিনগুলি ধাতব পৃষ্ঠের টিনিং চিকিত্সা অর্জনের জন্য গলিত টিন তরলে আল্ট্রাসাউন্ড দ্বারা উত্পন্ন ক্যাভিটেশন প্রভাব এবং যান্ত্রিক কম্পন ব্যবহার করে।নির্দিষ্ট প্রক্রিয়াটি নিম্নরূপঃ:

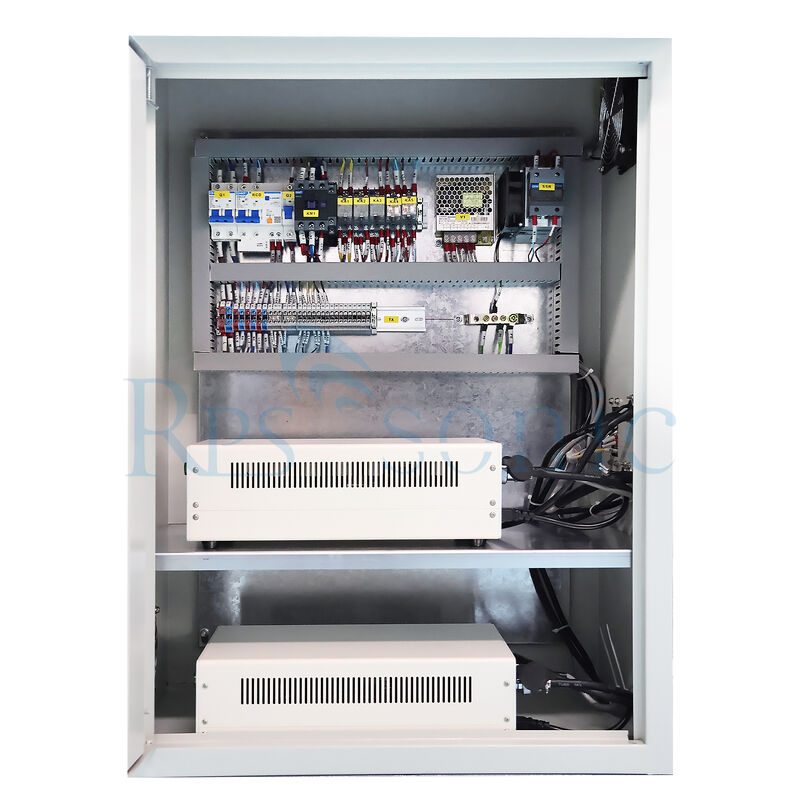

উচ্চ-ফ্রিকোয়েন্সির বৈদ্যুতিক সংকেত উত্পাদনঃ অতিস্বনক জেনারেটর উচ্চ-ফ্রিকোয়েন্সির বৈদ্যুতিক সংকেত উত্পাদন করে, সাধারণত প্রায় 20-30kHz এর ফ্রিকোয়েন্সি সহ।
সিগন্যাল পরিবর্ধন এবং রূপান্তরঃ বৈদ্যুতিক সংকেতটি লাউডস্পিকার দ্বারা পরিবর্ধিত হওয়ার পরে, এটি অতিস্বনক ট্রান্সডুসারকে প্রেরণ করা হয়,যা বৈদ্যুতিক সংকেতকে যান্ত্রিক কম্পনে রূপান্তর করে এবং উচ্চ ফ্রিকোয়েন্সির শব্দ তরঙ্গ উৎপন্ন করে.

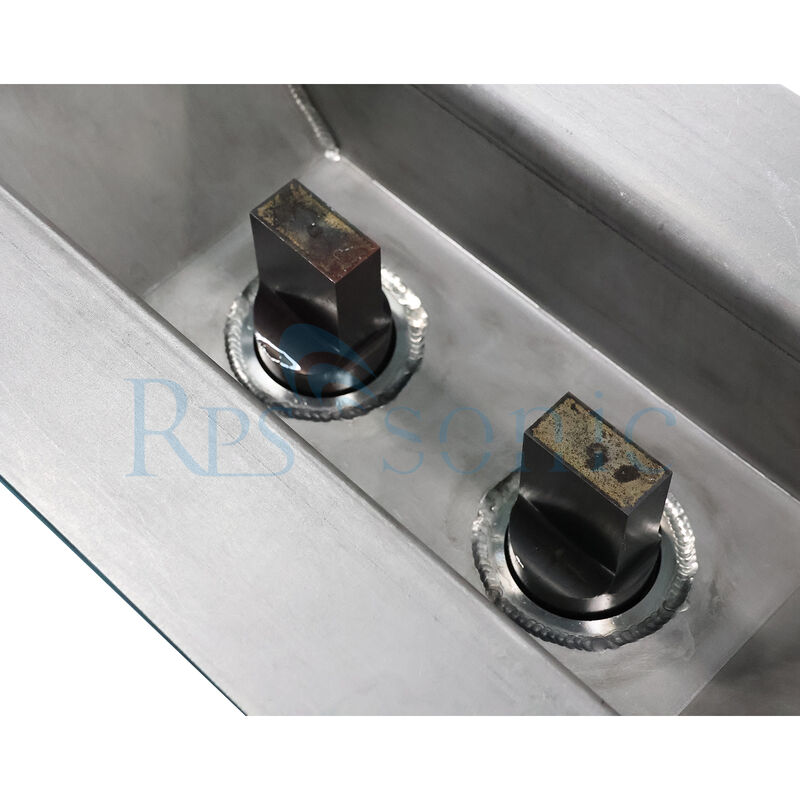

অক্সাইড স্তর পিলিংঃ শব্দ তরঙ্গটি ওয়ার্কিং হেডের কাছে প্রেরণ করা হয়, যা গলিত টিন তরলে ক্ষুদ্র বুদবুদ তৈরি করতে টিন তরলে কম্পন প্রয়োগ করে।যখন শব্দ চাপ একটি নির্দিষ্ট মান পৌঁছায়, বুদবুদগুলি দ্রুত প্রসারিত হয় এবং হঠাৎ বন্ধ হয়ে যায়, শক তরঙ্গ এবং মাইক্রোজেট তৈরি করে। এই শারীরিক প্রভাবগুলি ধাতব পৃষ্ঠের অক্সাইড স্তরকে ধ্বংস এবং অপসারণ করতে পারে।
টিন তরল অনুপ্রবেশ এবং সংযুক্তিঃ কম্পন শক্তি তরল টিনকে ধাতব মাইক্রোপোর এবং ফাঁকগুলিতে ঠেলে দেয়,যাতে টিন তরল ধাতু পৃষ্ঠ ভিজা এবং এটি একটি অভিন্ন এবং শক্ত টিন স্তর গঠন করতে পারেন, ঝালাইয়ের বুদবুদ দূর করে এবং ঝালাইয়ের মধ্যে বা টিন এবং ঝালাইয়ের মধ্যে আঠালো এবং সিলিং উন্নত করে।

কোন শিল্পগুলি বর্তমানে অতিস্বনক টিনিং প্রযুক্তি গ্রহণ করছে?

আল্ট্রাসোনিক টিনিং মেশিনগুলি, তাদের রাসায়নিক দূষণের কোন সুবিধা, অভিন্ন প্রলেপ, শক্তিশালী আঠালো এবং বিভিন্ন soldable উপকরণ ব্যাপকভাবে প্রয়োগযোগ্যতা,ইলেকট্রনিক্স উত্পাদন সহ একাধিক ক্ষেত্রে ব্যবহৃত হয়, অটোমোবাইল ইলেকট্রনিক্স, এয়ারস্পেস, শিল্প শক্তি, নতুন শক্তি, এবং বিশেষ উপকরণ প্রক্রিয়াকরণ। এখানে একটি বিস্তারিত ভূমিকাঃ

ইলেকট্রনিক্স ম্যানুফ্যাকচারিং:

সংযোগকারী এবং টার্মিনালঃ যথার্থ সংযোগকারী, তামার বাসবার এবং টার্মিনালগুলির জন্য অভিন্ন, জারা-মুক্ত লেপ প্রয়োজন।

পিসিবি উপাদানঃ সোল্ডারিংয়ের গুণমান এবং পরিবাহিতা উন্নত করতে ট্রান্সফরমার কন্ডাক্টর, চৌম্বকীয় রিং ইন্ডাক্টর কন্ডাক্টর এবং তাপ সিঙ্ক সাবস্ট্র্যাট (যেমন অ্যালুমিনিয়াম সাবস্ট্র্যাট) এর স্থানীয় টিনিং।

ভ্যাকুয়াম ব্রাজিং প্রাক চিকিত্সাঃ সিরামিক ধাতবীকরণ, যৌগিক বাসবার এবং অন্যান্য পণ্যগুলির জন্য একটি পরিষ্কার, সোল্ডারযোগ্য পৃষ্ঠ সরবরাহ করে, নির্ভরযোগ্য পরবর্তী সোল্ডারিং নিশ্চিত করে।

মোটর এবং ইন্ডাক্টরঃ মোটর রোলিংয়ে তামা বা অ্যালুমিনিয়াম তারের শেষের টিনিং পরবর্তী লোডিং বা সংযোগকে সহজ করে তোলে এবং যোগাযোগের প্রতিরোধকে হ্রাস করে।

অটোমোটিভ ইলেকট্রনিক্স এবং নতুন শক্তিঃ

ওয়্যার হারনেস প্রসেসিংঃ তামা এবং অ্যালুমিনিয়াম তারের শেষের টিনিং, ঠান্ডা প্রেসিং প্রতিস্থাপন, পরিবাহিতা এবং জারা প্রতিরোধের উন্নতি,এবং নতুন শক্তির যানবাহনের উচ্চ বর্তমান প্রয়োজনীয়তা পূরণ.

ব্যাটারি উত্পাদনঃ ব্যাটারি সংযোগকারী (নিকেল এবং তামা শীট) এবং বাসবারগুলির টিন প্লাটিং যোগাযোগের প্রতিরোধকে হ্রাস করে এবং ব্যাটারি প্যাক চার্জিং এবং নিষ্কাশন দক্ষতা এবং সুরক্ষা উন্নত করে।

সেন্সর এবং কন্ট্রোলার: বিভিন্ন সিগন্যাল লাইন এবং পাওয়ার টার্মিনালের প্রক্রিয়াকরণ স্থিতিশীল সিগন্যাল সংক্রমণ এবং নির্ভরযোগ্য সংযোগ নিশ্চিত করে।

এয়ারস্পেস এবং সামরিক শিল্পঃ উচ্চ নির্ভরযোগ্যতার ক্যাবলিংঃ বিমানের ক্যাবল এবং অস্ত্র সরঞ্জামের টার্মিনালগুলির জন্য অবশিষ্টাংশ মুক্ত, জারা প্রতিরোধী প্লাটিং সরবরাহ করা,বৈদ্যুতিক রাসায়নিক ক্ষয় বা ফ্লাক্স দ্বারা সৃষ্ট বিদেশী পদার্থ সমস্যা এড়ানো, এবং চরম পরিবেশে সংযোগ স্থিতিশীলতা নিশ্চিত।

বিশেষ উপকরণ প্রক্রিয়াকরণঃ বিভিন্ন বিশেষ খাদ উপকরণ যেমন টাইটানিয়াম এবং নিকেল ভিত্তিক খাদগুলির জন্য উপযুক্ত টিনিং প্রিট্রাকচার,সামরিক পণ্যগুলিতে উপাদান সংযোগের জন্য কঠোর প্রয়োজনীয়তা পূরণ করে.

শিল্প ও বিদ্যুৎ শিল্পঃ মোটর এবং বৈদ্যুতিক সরঞ্জামঃ মোটর রাইন্ডিংয়ের শেষগুলি টিনিং করা রাইন্ডিং এবং লিডগুলির মধ্যে সংযোগকে সহজ করে তোলে, পরিবাহিতা এবং অ্যান্টি-এজিং বৈশিষ্ট্যগুলি উন্নত করে।

ক্যাবল আনুষাঙ্গিকঃ ক্যাবল সংযোগকারী এবং পরিবাহী রডগুলির টিনিং শক্তি সরঞ্জামগুলির পরিষেবা জীবন বাড়িয়ে তোলে।

পাওয়ার ফিটিংঃ উন্নত ঢালাই বা পরিবাহিতা প্রয়োজন ধাতু অংশ টিনিং শক্তি সংক্রমণ দক্ষতা এবং নিরাপত্তা উন্নত।

নতুন শক্তি এবং অর্ধপরিবাহী ক্ষেত্র

সোলার সেল: সিলিকন ওয়েফার এবং পাতলা ফিল্মের ব্যাটারির জন্য ইলেকট্রোডগুলিকে সোলার সেলগুলিতে টিন করা বিভিন্ন উপকরণ (যেমন অ্যালুমিনিয়াম-গ্লাস এবং অ্যালুমিনিয়াম-সেরামিক) এর মধ্যে নির্ভরযোগ্য সংযোগ সক্ষম করে।ফটো ইলেকট্রিক রূপান্তর দক্ষতা উন্নত.

সেমিকন্ডাক্টর এবং সেন্সরঃ সেমিকন্ডাক্টর ডিভাইস পিন এবং সিরামিক হিটারগুলির টিনিং বৈদ্যুতিক সংযোগের স্থিতিশীলতা এবং তাপ অপসারণের কর্মক্ষমতা নিশ্চিত করে,সেমিকন্ডাক্টর শিল্পের উচ্চ নির্ভুলতার প্রয়োজনীয়তা পূরণ করে.

বিশেষায়িত উপাদান অ্যাপ্লিকেশন

অ্যালুমিনিয়াম এবং অ্যালুমিনিয়াম খাদ টিনিংঃ ঐতিহ্যগত পদ্ধতিগুলি সোল্ডার করা অত্যন্ত কঠিন। অ্যালুমিনিয়াম অ্যালুমিনিয়াম অ্যালোয় টিনিং অক্সাইড স্তর অপসারণের জন্য ক্যাভিটেশন প্রভাব ব্যবহার করে,অ্যালুমিনিয়াম অংশের উপর উচ্চমানের টিন প্লাস্টিক অর্জনতামার তারের পরিবর্তে অ্যালুমিনিয়াম তার ব্যবহার করা যেতে পারে, যা খরচ সাশ্রয় করে (প্রায় ৮০%) ।

কঠিন-সোল্ডার ধাতু চিকিত্সাঃ স্টেইনলেস স্টিল, নিকেল, মলিবডেনাম এবং টাইটানিয়ামের মতো কঠিন-সোল্ডার ধাতুগুলির টিনিংয়ের জন্য উপযুক্ত,ঐতিহ্যবাহী প্রক্রিয়ায় কঠিন সোল্ডারিং এবং দুর্বল লেপ আঠালো সমস্যা সমাধান.

অসামান্য উপাদান সংযোগঃ অ্যালুমিনিয়াম-রূপা, তামা-গ্লাস, এবং অ্যালুমিনিয়াম-সেরামিকের মতো অসামান্য উপাদান সমন্বয়গুলির টিনিং সমর্থন করে,নতুন উপকরণ ও পণ্য তৈরিতে সহায়তা করা.

আপনি কি আল্ট্রাসোনিক টিনিং প্রক্রিয়া আরো বিস্তারিতভাবে ব্যাখ্যা করতে পারেন?

আল্ট্রাসোনিক টিনিং প্রক্রিয়াতে বেশ কয়েকটি মূল পদক্ষেপ জড়িত এবং ধাতব পৃষ্ঠের টিনিং উন্নত করতে আল্ট্রাসোনিক প্রযুক্তি ব্যবহার করে। এখানে প্রক্রিয়াটির বিস্তারিত বিশ্লেষণ রয়েছেঃ

1উপাদান প্রস্তুতকরণ

পরিষ্কার করা: টিনের স্তরটি ভালভাবে সংহত করার জন্য এই পদক্ষেপটি অত্যন্ত গুরুত্বপূর্ণ।
পরিদর্শনঃ উপাদানগুলি ত্রুটি বা অনিয়মের জন্য পরিদর্শন করা হয় যা টিনিং প্রক্রিয়াকে প্রভাবিত করতে পারে।

2. আল্ট্রাসোনিক পরিষ্কার

আল্ট্রাসোনিক স্নানঃ উপাদানগুলি একটি আল্ট্রাসোনিক পরিষ্কারের ট্যাঙ্কের মধ্যে একটি তরল পরিষ্কারের সমাধান (প্রায়শই জল ভিত্তিক) মধ্যে নিমজ্জিত করা হয়।
আল্ট্রাসোনিক তরঙ্গ: উচ্চ-ফ্রিকোয়েন্সির শব্দ তরঙ্গগুলি ট্রান্সডুসার ব্যবহার করে তৈরি করা হয়, তরলে দ্রুত চাপের পরিবর্তন সৃষ্টি করে।এটি ক্ষুদ্র বুদবুদ গঠনের এবং ধসে পড়ার দিকে পরিচালিত করে (গহ্বর).
কার্যকর পরিষ্কারঃ ক্যাভিটেশন কার্যকরভাবে উপাদানগুলির পৃষ্ঠ থেকে দূষিত পদার্থগুলি সরিয়ে দেয়, টিনের জন্য একটি পরিষ্কার স্তর নিশ্চিত করে।

3. টিনিং প্রক্রিয়া

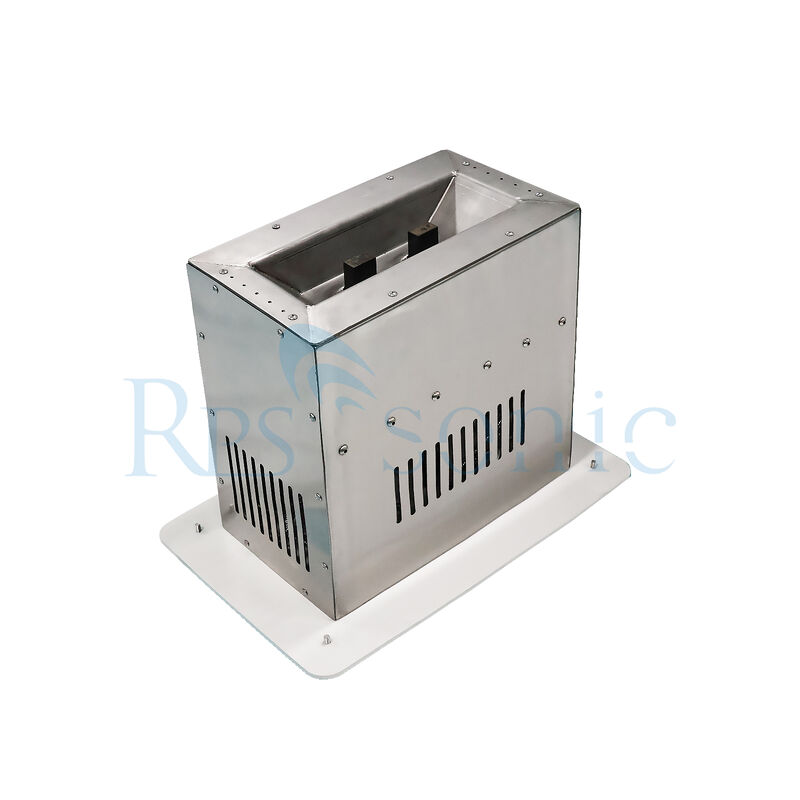

টিন স্নানঃ পরিষ্কার করার পরে, উপাদানগুলি একটি টিন স্নানে স্থানান্তরিত হয় যা গলিত টিন বা টিন খাদ ধারণ করে।
আল্ট্রাসোনিক অ্যাপ্লিকেশনঃ টিনিং প্রক্রিয়া চলাকালীন আল্ট্রাসোনিক তরঙ্গ প্রয়োগ করা হয়। এটি নিম্নলিখিত ক্ষেত্রে সহায়তা করেঃ

তাপ স্থানান্তর বাড়ায়ঃ কম্পন টিনের কণাগুলির গতি বাড়ায়, আরও ভাল তাপ স্থানান্তর এবং দ্রুত গলে যাওয়ার প্রচার করে।
ভিজানোর উন্নতিঃ অতিস্বনক তরঙ্গগুলি গলিত টিনের সাথে স্তরকে ভিজিয়ে তুলতে সহায়তা করে, একটি অভিন্ন আবরণ নিশ্চিত করে।

সময় এবং তাপমাত্রা নিয়ন্ত্রণঃ কাঁচের স্তরটির পছন্দসই বেধ এবং গুণমান অর্জনের জন্য সর্বোত্তম সময় এবং তাপমাত্রার জন্য প্রক্রিয়াটি নিয়ন্ত্রণ করা হয়।

4. শীতল এবং কঠিনতা

শীতলকরণঃ উপাদানগুলি লেপ দেওয়ার পরে, সেগুলি টিনের স্নান থেকে সরিয়ে নেওয়া হয় এবং শীতল হতে দেওয়া হয়। শীতলকরণ প্রক্রিয়া টিনের স্তরকে শক্ত করে তোলে।
লেপ পরিদর্শনঃ টিনের লেপের বেধ এবং গুণমান পরীক্ষা করা হয় যাতে তারা নির্দিষ্টকরণের সাথে মিলিত হয়।

5. টিনিংয়ের পর চিকিৎসা

সমাপ্তি প্রক্রিয়াঃ পৃষ্ঠের সমাপ্তি বাড়ানোর জন্য বা সমাবেশের জন্য উপাদানগুলি প্রস্তুত করার জন্য অতিরিক্ত প্রক্রিয়া যেমন পলিশিং বা আরও পরিষ্কার করা যেতে পারে।
গুণমান নিয়ন্ত্রণঃ উপাদানগুলি উত্পাদনে ব্যবহারের জন্য প্রেরণের আগে সমস্ত প্রয়োজনীয় মান পূরণ করে তা নিশ্চিত করার জন্য চূড়ান্ত পরিদর্শন করা হয়।

আল্ট্রাসোনিক টিনিং পদ্ধতির উপকারিতা

উন্নত পরিষ্কারঃ অতিস্বনক পরিষ্কারের ধাপটি নিশ্চিত করে যে পৃষ্ঠতলগুলি দূষিত পদার্থ থেকে মুক্ত, যা আঠালো এবং কর্মক্ষমতার জন্য গুরুত্বপূর্ণ।
অভিন্ন লেপঃ টিনের স্তরটি সমানভাবে বিতরণ করতে টিনের সময় অতিস্বনক তরঙ্গ প্রয়োগ করা হয়।
কার্যকারিতা: এই প্রক্রিয়াটি পরিষ্কার এবং টিনের জন্য প্রয়োজনীয় সময় হ্রাস করে, সামগ্রিক উত্পাদন দক্ষতা বৃদ্ধি করে।

সংক্ষেপে, অতিস্বনক টিনিং প্রক্রিয়া উচ্চ মানের উত্পাদন,ইলেকট্রনিক্স এবং অন্যান্য শিল্পে বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত নির্ভরযোগ্য উপাদান.
