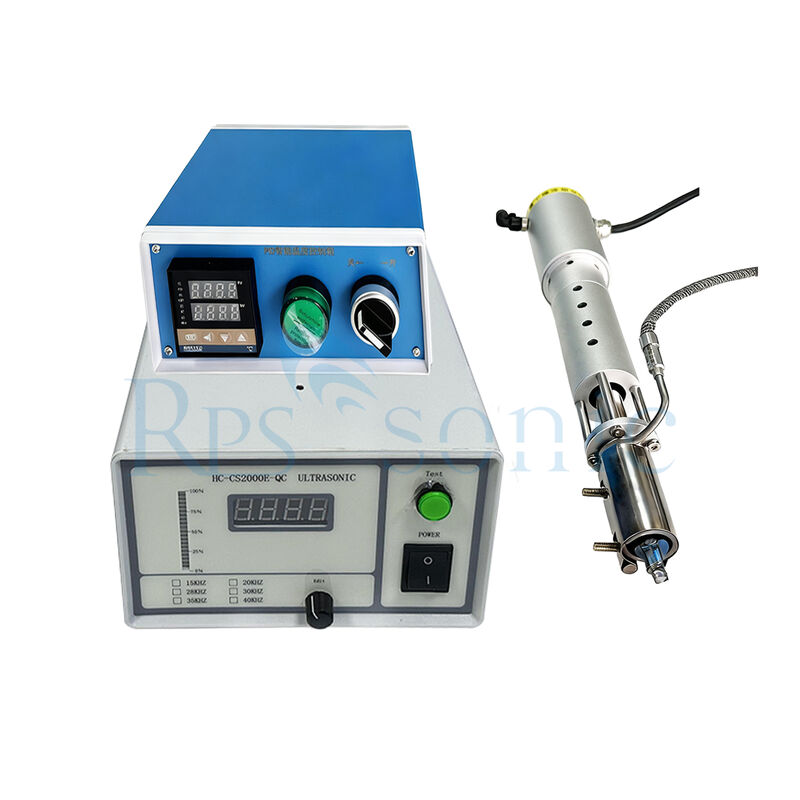

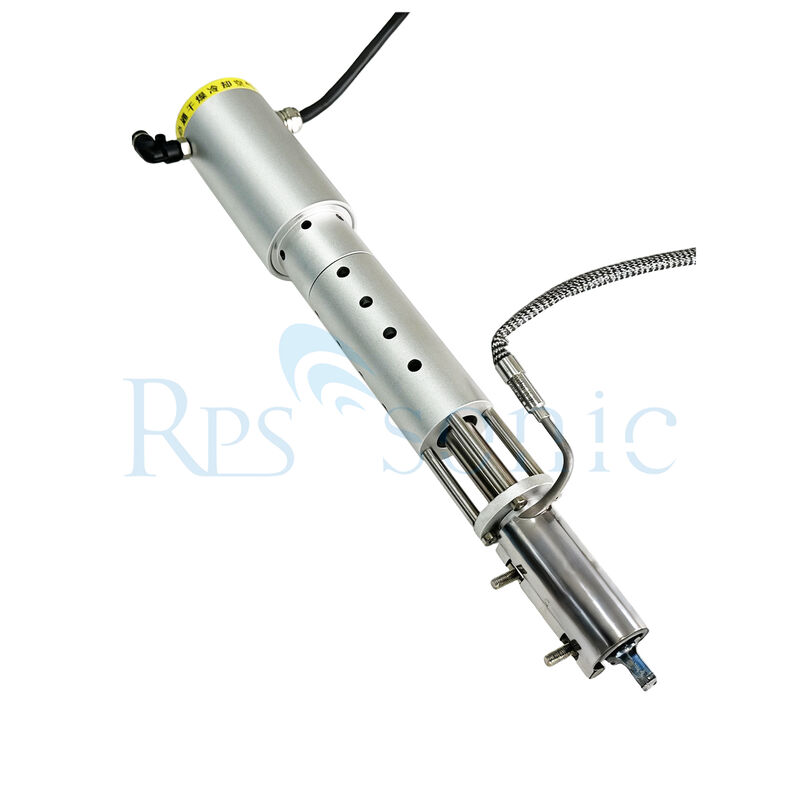

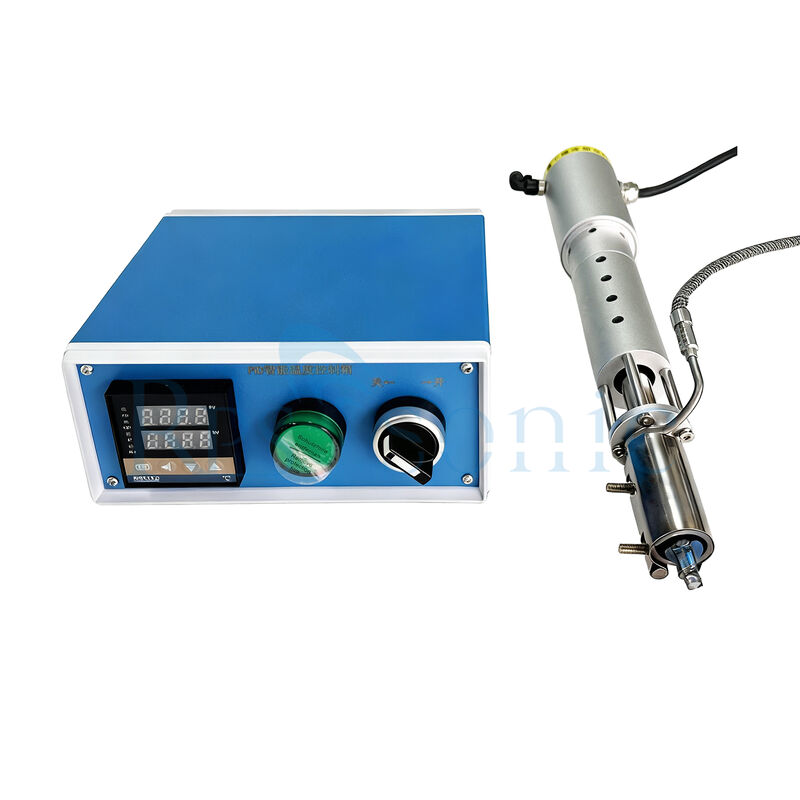

উচ্চ দক্ষতার অতিস্বনক সোল্ডারিং আয়রন, নির্মাণ শিল্পের জন্য অতিস্বনক কাঁচের ঢালাই

আল্ট্রাসোনিক সোল্ডারিং বন্ড গ্লাস টাইটানিয়াম স্টেইনলেস স্টীল সিরামিক

I. একটি অতিস্বনক সোল্ডারিং লোহা কি?

একটি অতিস্বনক সোল্ডার একটি পরিবেশ বান্ধব ldালাই ডিভাইস যা গরম এবং উচ্চ-ফ্রিকোয়েন্সি অতিস্বনক কম্পনকে একীভূত করে।এর মূল কাঠামোর মধ্যে একটি পাইজো ইলেকট্রিক ক্রিস্টাল কম্পন সমাবেশ অন্তর্ভুক্তআল্ট্রাসোনিক শক্তি (10 ~ 50W), কম্পন ফ্রিকোয়েন্সি (সাধারণত 20 ~ 60kHz),এবং ঢালাই তাপমাত্রা (নিয়মিত পরিসীমা 120-400 °C) একটি নিয়ন্ত্রণ প্যানেলের মাধ্যমে সঠিকভাবে নিয়ন্ত্রিত করা যেতে পারেএর মূল কাজ নীতি নিম্নরূপঃ প্রথম, solder গরম উপাদান দ্বারা গলিত হয়; তারপর, উচ্চ ফ্রিকোয়েন্সি কম্পন শক্তি গলিত solder স্থানান্তরিত হয়।কম্পন দ্বারা উত্পন্ন cavitation প্রভাব ভাঙ্গন এবং বেস উপাদান পৃষ্ঠ উপর অক্সাইড ফিল্ম ছড়িয়েএকই সময়ে, শাব্দ প্রবাহ প্রভাবটি বেস উপাদানটির সাথে লোডারের ভিজা এবং ছড়িয়ে পড়াকে উৎসাহিত করে, শেষ পর্যন্ত একটি ঘন সোল্ডার জয়েন্ট গঠন করে।উচ্চ মানের ঢালাই প্রবাহ প্রয়োজন ছাড়া অর্জন করা যেতে পারে.

II. আল্ট্রাসোনিক সোল্ডারিং লোহার ফাংশন

* **পরিষ্কার এবং সোল্ডারিং পৃষ্ঠ সক্রিয়ঃ** cavitation মাধ্যমে, অতিস্বনক সোল্ডারিং লোহা বেস উপকরণ (ধাতু, কাচ, সিরামিক, ইত্যাদি) পৃষ্ঠ থেকে অক্সাইড ফিল্ম এবং অমেধ্য অপসারণ), ফ্লাক্সের রাসায়নিক পরিষ্কারের প্রভাব প্রতিস্থাপন করে এবং অবশিষ্ট দূষণ এবং ক্ষয় এড়ানো।
* **লয়দানের গুণমান উন্নত করাঃ** উচ্চ-ফ্রিকোয়েন্সি কম্পন তরল লেদকে বেস উপাদানের মাইক্রোপোর এবং ফাটলগুলি প্রবেশ করতে বাধ্য করে,সোল্ডার বুদবুদ বের করা এবং অসম্পূর্ণ সোল্ডারিং এবং মিস সোল্ডারিংয়ের মতো ত্রুটিগুলি হ্রাস করাএটি একটি অ-পোরোস, উচ্চ-শক্তিযুক্ত ওয়েল্ড জয়েন্টের ফলাফল, সংযোগ সিলিং এবং স্থায়িত্ব উন্নত করে।
* **সোলাইডিং প্রসেসকে সরলীকৃত করাঃ** গ্লাসের মতো অ-ধাতব উপকরণগুলির ধাতবীকরণের প্রাক চিকিত্সার প্রয়োজন নেই,ধাতু এবং কাচ/সেরামিকের মতো ভিন্ন উপকরণগুলির সরাসরি লেজিং সক্ষম করেএটি উৎপাদন প্রক্রিয়াকে সংক্ষিপ্ত করে এবং অপারেশনাল অসুবিধা এবং গুণগত ঝুঁকি হ্রাস করে।
* **বিভিন্ন সোল্ডারিং চাহিদা অভিযোজিতঃ** স্বয়ংক্রিয় ফ্রিকোয়েন্সি সমন্বয় এবং সঠিক তাপমাত্রা নিয়ন্ত্রণ সঙ্গে সজ্জিত,অতিস্বনক সোল্ডার লোহা তারের খাওয়ানোর ডিভাইসগুলির সাথে মিলিত হলে সোল্ডার পরিমাণ এবং ওয়েল্ড বেধ নিয়ন্ত্রণ করতে পারেতারা বিভিন্ন আকার এবং উপকরণগুলির ঢালাইয়ের দৃশ্যের জন্য উপযুক্ত, উভয় ম্যানুয়াল লোডিং এবং স্বয়ংক্রিয় উত্পাদন লাইন অপারেশন উভয়ই সামঞ্জস্য করে।

III. আল্ট্রাসোনিক সোল্ডারিং লোহার প্রধান অ্যাপ্লিকেশন শিল্প

* গ্লাস ডিপ প্রসেসিং ইন্ডাস্ট্রিঃ ভ্যাকুয়াম গ্লাস হার্মেটিকলি সিলড বন্ডিং, এলসিডি গ্লাস ইলেক্ট্রোড ওয়েল্ডিং, অপটিক্যাল ফাইবার গ্লাস সিলিং ইত্যাদি
* ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর শিল্পঃ পাওয়ার সেমিকন্ডাক্টর ডাই বন্ডিং, ইন্টিগ্রেটেড সার্কিট লিড বন্ডিং, নতুন এনার্জি ব্যাটারি তাপ অপচয় উপাদান সংযোগ,গ্রাফিন/সিলিকন কার্বাইডের নিম্ন তাপমাত্রা লেজিংইত্যাদি।
* সৌরশক্তি শিল্পঃ সৌর কোষ (ক্রিস্টালিন, পাতলা ফিল্ম) ইলেক্ট্রোড যোগাযোগ ঢালাই;
* মোটর ও হোম অ্যাপ্লায়েন্স ইন্ডাস্ট্রিঃ ট্রান্সফরমার ওয়ালিং ওয়েল্ডিং (আলুমিনিয়াম তারের প্রতিস্থাপন তামার তারের ওয়েল্ডিং), অটোমোবাইল পিছনের উইন্ডো গরম যোগাযোগ ওয়েল্ডিং,হোম অ্যাপ্লায়েন্স সিলিং উপাদান সংযোগইত্যাদি।
* সুনির্দিষ্ট উত্পাদন এবং জুয়েলারী শিল্পঃ অপটিকাল চশমা লেপ ধাতবীকরণ, কাঁচের জুয়েলারী উত্পাদন, ছোট হার্ডওয়্যার আনুষাঙ্গিকের সংযুক্তি ইত্যাদি
* পরীক্ষাগার এবং বিশেষ প্রক্রিয়াকরণ ক্ষেত্রঃ ছোট আকারের বিশেষ উপাদান ঢালাই, ভিন্ন উপাদান সংযোগ প্রক্রিয়া গবেষণা, ইত্যাদি

ঐতিহ্যগত ঢালাই প্রক্রিয়ার তুলনায়, অতিস্বনক সোল্ডার লোহা ভ্যাকুয়াম গ্লাস ঢালাইতে বেশ কয়েকটি মূল সুবিধা প্রদান করে। প্রথমত, তারা ফ্লাক্স ছাড়াই উচ্চ মানের ঢালাই অর্জন করে,তাদের সবচেয়ে গুরুত্বপূর্ণ সুবিধা একআল্ট্রাসাউন্ডের cavitation প্রভাব সরাসরি স্তর পৃষ্ঠ থেকে অক্সাইড ফিল্ম অপসারণ, ফ্লাক্সের রাসায়নিক পরিষ্কার প্রভাব প্রতিস্থাপন।এটি শুধুমাত্র ক্ষতিকারক ধোঁয়াশার সৃষ্টি এড়াতে এবং উত্পাদন পরিবেশ রক্ষা করে না কিন্তু প্যাকেজিং সরঞ্জাম এবং ভ্যাকুয়াম স্তরের উপর ফ্লাক্স অবশিষ্টাংশের প্রভাব সম্পূর্ণরূপে নির্মূল করে. উপরন্তু, এটি পরবর্তী পরিষ্কারের পদক্ষেপগুলিকে বাদ দেয়, উৎপাদন প্রক্রিয়াটিকে উল্লেখযোগ্যভাবে সহজ করে তোলে এবং খরচ হ্রাস করে। দ্বিতীয়ত, ওয়েল্ডিং গুণমান এবং সিলিং কর্মক্ষমতা উচ্চতর।উচ্চ-ফ্রিকোয়েন্সি কম্পন তরল সোল্ডারকে বেস উপাদানের মাইক্রোপোর এবং ফাটলগুলিতে প্রবেশ করতে বাধ্য করে, এই ক্ষুদ্র ফাঁকগুলি সীলমোহর করে এবং সোল্ডার থেকে বায়ু বুদবুদগুলি বের করে দেয়। এর ফলে একটি পোরাস, ঘন সোল্ডার জয়েন্ট তৈরি হয়, কার্যকরভাবে অসম্পূর্ণ সোল্ডার এবং ফুটোগুলির মতো ত্রুটিগুলি প্রতিরোধ করে,এবং ভ্যাকুয়াম গ্লাসের সিলিং সাফল্যের হার এবং পণ্য যোগ্যতার হার উল্লেখযোগ্যভাবে উন্নতউপরন্তু, অতিস্বনক কম্পন গ্লাস পৃষ্ঠের উপর ভাঙা বন্ধন সংখ্যা বৃদ্ধি, গ্লাস এবং ধাতু মধ্যে ইলেকট্রনিক বন্ধন সক্ষম,এবং গ্লাস প্যানেলের মধ্যে একটি টাইট যান্ত্রিক interlocking গঠন তৈরিএটি সংযোগ শক্তি এবং স্থায়িত্বকে ব্যাপকভাবে উন্নত করে, ভ্যাকুয়াম গ্লাসের দীর্ঘমেয়াদী সিলিং কর্মক্ষমতা নিশ্চিত করে।

উপরন্তু, অতিস্বনক সোল্ডার লোহা উত্পাদন প্রক্রিয়া সহজতর এবং অপারেশন অসুবিধা কমাতে। ঐতিহ্যগত পদ্ধতিতে জটিল গ্লাস ধাতবীকরণ স্তর প্রস্তুতি প্রক্রিয়া বাদ দেওয়া যেতে পারে.গ্লাস থেকে ধাতু এবং গ্লাস থেকে গ্লাস লেজিং সংযোগ সরাসরি গ্লাসের ধাতবীকরণ চিকিত্সা ছাড়াই অর্জন করা যেতে পারে,উৎপাদন চক্রকে সংক্ষিপ্ত করা এবং ভুল ধাতবীকরণ স্তর প্রস্তুতির কারণে গুণগত ঝুঁকি হ্রাস করাএদিকে, আল্ট্রাসোনিক সোল্ডারিং লোহা সোল্ডারিং প্রক্রিয়া চলাকালীন পাওয়ার লোডের পরিবর্তনগুলি পরিচালনা করতে স্বয়ংক্রিয় ফ্রিকোয়েন্সি সমন্বয় বৈশিষ্ট্যযুক্ত, সোল্ডারিং নির্ভরযোগ্যতা নিশ্চিত করে।এর তাপমাত্রা একটি স্থানীয় এলাকা নেটওয়ার্কের মাধ্যমে সঠিকভাবে নিয়ন্ত্রিত করা যেতে পারে, এবং তারের ফিডার এবং গরম বায়ু প্রিহিটিং কাঠামোর সাথে মিলিত, এটি লোডারের পরিমাণ এবং লোডারের বেধের সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়,বিভিন্ন আকার এবং স্পেসিফিকেশনের ভ্যাকুয়াম গ্লাসের লোডিংয়ের প্রয়োজনের সাথে মানিয়ে নেওয়া. অবশেষে, এটির আরও বিস্তৃত অ্যাপ্লিকেশন রয়েছে এবং এটি আরও পরিবেশ বান্ধব। অতিস্বনক সোল্ডার লোহা সহজেই বিভিন্ন কাচের উপকরণ সোল্ডার করতে পারে,যেমনঃ পরিবাহী গ্লাস এবং সোডা-লোম গ্লাস, বিভিন্ন ধাতু, এটি ভ্যাকুয়াম গ্লাস উত্পাদন বিভিন্ন soldering দৃশ্যকল্প জন্য উপযুক্ত করা।এর বৈশিষ্ট্যগুলি কোনও ক্ষতিকারক রাসায়নিক রিএজেন্ট ব্যবহার করে না এবং কোনও দূষণকারী নির্গত করে না যা আধুনিক শিল্প সবুজ উত্পাদনের বিকাশের প্রবণতার সাথে সামঞ্জস্যপূর্ণ, পরিবেশগত উন্নতি অর্জনে উদ্যোগকে সহায়তা করা।

ইলেকট্রনিক্স উত্পাদনঃ এটি প্রিন্টেড সার্কিট বোর্ড (পিসিবি) উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়, পিসিবিতে প্রতিরোধক, ক্যাপাসিটার, ইন্টিগ্রেটেড সার্কিট ইত্যাদির মতো উপাদানগুলি সোল্ডার করার জন্য।অতিস্বনক সোল্ডারিংয়ের উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা ইলেকট্রনিক পণ্যগুলির গুণমান নিশ্চিত করে.
অটোমোবাইল শিল্পঃ অটোমোবাইল ইলেকট্রনিক্সের উত্পাদন যেমন ইঞ্জিন নিয়ন্ত্রণ ইউনিট, পাওয়ার ইলেকট্রনিক্স মডিউল এবং অটোমোবাইল তারের শেল্পের উত্পাদন,বিভিন্ন উপাদানগুলির মধ্যে নির্ভরযোগ্য সংযোগ অর্জনের জন্য অতিস্বনক সোল্ডারিং ব্যবহার করা হয়.
এয়ারস্পেস এবং প্রতিরক্ষাঃ উচ্চ নির্ভরযোগ্যতা এবং উচ্চ-কার্যকারিতা উপকরণ পরিচালনা করার ক্ষমতা কারণে, অতিস্বনক সোল্ডারিং এয়ারস্পেস এবং প্রতিরক্ষা ইলেকট্রনিক্স উত্পাদনে ব্যবহৃত হয়,যেখানে সোল্ডার জয়েন্টের গুণমান এবং নির্ভরযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ.
গহনা তৈরি: এটি মূল্যবান ধাতু এবং রত্নপাথর সোল্ডার করার জন্য গহনা শিল্পেও ব্যবহৃত হয়।আল্ট্রাসোনিক সোলাইডিংয়ের সুনির্দিষ্ট নিয়ন্ত্রণ এবং নরম সোলাইডিং প্রক্রিয়া সূক্ষ্ম উপকরণগুলির ক্ষতি এড়াতে এবং গয়নাগুলির গুণমান নিশ্চিত করতে সহায়তা করে.

কাঠামো

আল্ট্রাসোনিক জেনারেটর: এটি হল মূল উপাদান যা আল্ট্রাসোনিক ট্রান্সডুসার চালানোর জন্য উচ্চ ফ্রিকোয়েন্সির বৈদ্যুতিক সংকেত উৎপন্ন করে।এটি সাধারণত বিভিন্ন লোডিং প্রয়োজনীয়তা মানিয়ে ফ্রিকোয়েন্সি সমন্বয় এবং ক্ষমতা নিয়ন্ত্রণ মত ফাংশন আছে.
আল্ট্রাসোনিক ট্রান্সডুসার: যেমনটি আগে উল্লেখ করা হয়েছে, এটি বৈদ্যুতিক শক্তিকে যান্ত্রিক কম্পনে রূপান্তর করে।ট্রান্সডুসারটি সাধারণত পাইজো ইলেকট্রিক উপকরণ থেকে তৈরি হয় যা পাইজো ইলেকট্রিক প্রভাব প্রদর্শন করে, যার অর্থ তারা বৈদ্যুতিক ক্ষেত্র প্রয়োগ করার সময় বিকৃত হতে পারে এবং বিকৃত হলে একটি বৈদ্যুতিক ক্ষেত্র তৈরি করতে পারে।

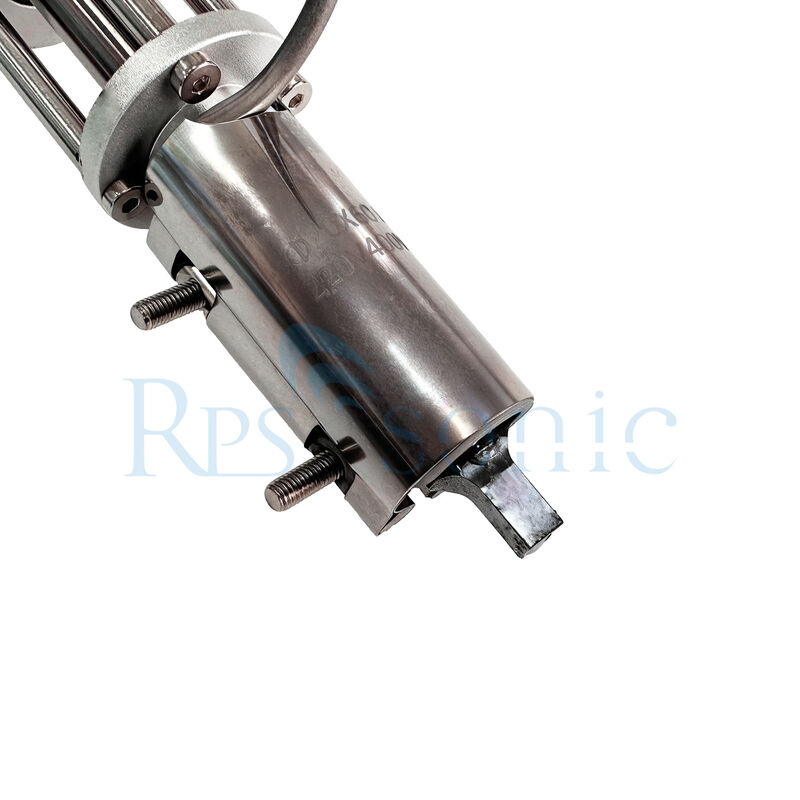

সোল্ডারিং আয়রন টিপঃ সোল্ডারিং আয়রনের টিপটি আল্ট্রাসোনিক কম্পনগুলি সোল্ডার এবং ওয়ার্কপিসে প্রেরণের জন্য ডিজাইন করা হয়েছে।এটি সাধারণত তামা বা টংস্টেন খাদের মতো তাপ প্রতিরোধী এবং বৈদ্যুতিকভাবে পরিবাহী উপকরণ দিয়ে তৈরি হয়বিভিন্ন লোডিং অ্যাপ্লিকেশন অনুযায়ী লোডিং লোহার টপটির আকৃতি এবং আকার কাস্টমাইজ করা যায়।
হ্যান্ডেল এবং কুলিং সিস্টেমঃ আল্ট্রাসোনিক সোল্ডারিং লোহার হ্যান্ডেলটি সহজ অপারেশন এবং গ্র্যাপের জন্য ডিজাইন করা হয়েছে।এছাড়াও এটিতে একটি শীতল সিস্টেম অন্তর্ভুক্ত থাকতে পারে যা ট্রান্সডুসার এবং অন্যান্য উপাদানগুলির অপারেশন চলাকালীন অতিরিক্ত গরম হওয়া রোধ করেএটি সাধারণত বায়ু শীতল বা জল শীতল পদ্ধতির মাধ্যমে অর্জন করা হয়।

প্রয়োগের উদাহরণ

ইলেকট্রনিক্স উত্পাদনঃইলেকট্রনিক্স উপাদান উৎপাদনে এটি কাঁচ এবং সিরামিক স্তরগুলিতে ইলেকট্রোড সোল্ডার করতে, সুপারকন্ডাক্টিভ উপকরণ এবং উপাদানগুলি সংযুক্ত করতে ব্যবহৃত হয়,হাইব্রিড ইন্টিগ্রেটেড সার্কিটগুলির মধ্যে বন্ড লিড.
অপটিক্যাল ডিভাইস: এটি কাঁচের অলঙ্কার তৈরি এবং অপটিক্যাল গ্লাসের ধাতবীকরণে ব্যবহৃত হয়, যেমন অপটিকাল গ্লাস ফাইবারগুলিতে ধাতব হুপগুলি সংযুক্ত করা এবং গ্লাস টিউবগুলি সিলিং করা।
সৌরশক্তি শিল্পঃ এটি সৌর কোষের কাচের ইলেক্ট্রোড তারের জন্য ব্যবহৃত হয়, উৎপাদন প্রক্রিয়া সহজতর করে এবং খরচ হ্রাস করে।
